真空发生器的原理及应用

真空发生器是一种利用压缩空气产生真空的装置，其核心原理基于伯努利效应或文丘里效应，通过高速气流在特定结构中形成低压区，从而抽取密闭容器或系统中的空气，实现真空环境。以下是其工作原理、关键组件及典型应用的详细说明：

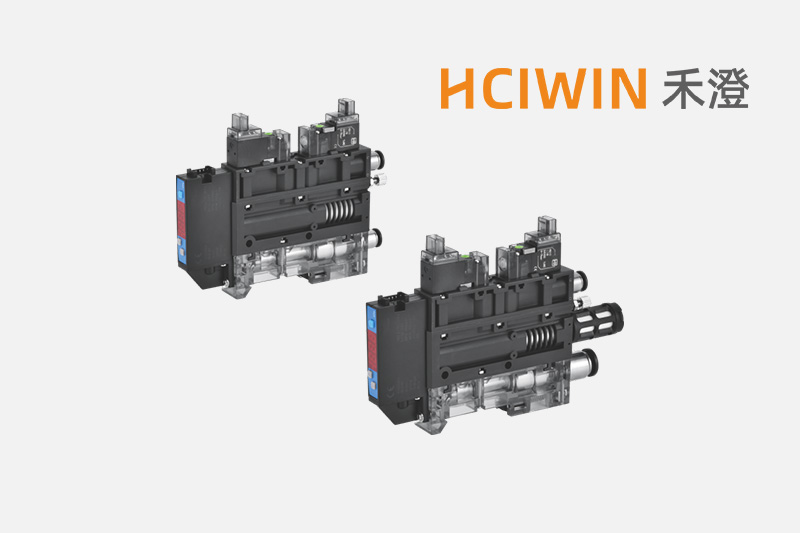

禾澄HZK系列

一、工作原理

文丘里管结构：

真空发生器通常包含一个收缩-扩张型通道（文丘里管）。当压缩空气通过狭窄的喷嘴时，流速急剧增加（伯努利效应），在扩张段形成低压区（真空），从而通过侧面的吸入口抽取周围空气。

压缩空气驱动：

进气阶段：高压压缩空气进入发生器喷嘴，加速喷射。

真空形成：高速气流带走吸入口附近的空气，导致吸入口压力下降，形成真空。

排气阶段：混合气体（压缩空气+抽取的空气）从排气口排出。

关键参数：

真空度：通常可达-50 kPa至-90 kPa（取决于设计）。

流量：由压缩空气压力和流量决定。

响应时间：毫秒级，适合快速启停。

二、核心组件

喷嘴：加速压缩空气，产生高速气流。

扩散腔：扩大气流通道，形成低压区。

吸入口：连接被抽真空的容器或系统。

消音器：降低排气噪音（可选）。

三、特点与优势

无运动部件：结构简单，维护成本低。

快速响应：适合高频次、短周期操作。

轻便小巧：易于集成到自动化设备中。

无需电力：仅依赖压缩空气，防爆环境下更安全。

四、典型应用场景

工业自动化：

抓取与搬运：吸盘吸附玻璃、板材、电子元件等（如机械臂末端工具）。

包装机械：真空吸塑成型、贴标机固定产品。

医疗与实验室：抽吸液体或气体（如牙科设备、分析仪器）。

电子制造：半导体晶圆固定、PCB板定位。

其他领域：印刷机纸张吸附、汽车装配线零件固定。

五、选型注意事项

真空度需求：根据吸附物体的重量和表面粗糙度选择。

流量要求：大容量容器需更高流量以避免泄漏影响。

压缩空气条件：压力通常需0.4~0.7 MPa，需干燥无油。

环境因素：高温或腐蚀性环境需特殊材质（如不锈钢）。

真空发生器因其高效、灵活的特性，成为自动化领域不可或缺的元件，尤其在需要快速、轻量级真空解决方案的场景中表现突出。深圳市禾澄智能科技有限公司是一家从事真空抓取产品（真空发生器、真空吸盘和吸具等）的研发、生产、销售的制造服务型企业，禾澄智能以客户需求为核心，提供从选型设计、系统集成到售后支持的一站式服务。
